プリント基板製造【国内製造・短納期】

国内製造において力を発揮!超特急にも対応!

国内の試作メーカーと協力し、より良い品質とサービスを短納期で提供致します。

超特急プランでは最短翌営業日発送が可能です。そして一定の条件を満たすと超特急定額プランも選択でき、お得な価格で最短翌営業日お届けも可能です。

  • 製造枚数1枚からOK!とにかく納期を早めたいお客様
  • 海外製基板の品質や物流に不安のあるお客様

こんなお客様は是非ご活用ください。

仕様 見積対応仕様 説明
最小基板サイズ 50mm×50mm 個片での対応可能な最小外形サイズとなります。これより小さいサイズの場合、面付けにて対応致します。
最大基板サイズ 386mm×480mm 捨て板等を含む最大の外形サイズとなります。最大サイズを超える場合、別途お見積りすることが可能です。
枚数 1~100枚 サイズにより異なります。仕様、ご希望枚数をいただければさらにお見積りすることが可能です。
層数 片面~8層 8層を超える基板については、別途お見積りすることが可能です。
表面処理 フラックス、共晶半田、鉛フリー半田、金フラッシュ その他の表面処理(錫、パラジウム等)をご希望の場合は別途お問い合わせください。
材質 FR-4 板材をご指定の場合は備考欄にご記入いただくか、別途お問い合わせください。
板厚 0.6t~2.0t その他の板厚をご希望の場合は、別途お見積りすることが可能です。
外層銅箔厚 18μm~35μm 銅素材の厚さとなります。最終的な導体の厚みは、メッキ処理の厚さ(10μm~40μm)が加わります。 その他の厚さをご希望の場合は、別途お見積りすることが可能です。
内層銅箔厚 18μm~70μm 銅素材の厚さとなります。その他の厚さをご希望の場合は、別途お見積りすることが可能です。
レジスト面数 無し、上層、下層、両面 標準仕様では両面に塗布となります。
レジスト色 緑、青、白、黒 その他の色をご希望の場合は、別途お見積りすることが可能です。
シルク面数 無し、片面、両面 手付け実装を行う場合、シルクの印刷は必須とさせていただきます。
シルク色 白、黒、黄色 基本的に孔版で印刷をします。LDIをご希望のお客様は別途ご連絡ください。
最小ライン/
スペース
100μm~ 最小ライン/スペースを下回る場合は備考欄にご記入いただくか、別途お問い合わせください。
最小穴径 0.2μm~ 最小穴径を下回る場合は備考欄にご記入いただくか、別途お問い合わせください。
特殊仕様 インピーダンスコントロール その他の特殊仕様については、別途お見積りすることが可能です。

※ 上記仕様以外をご希望の場合、直接お問い合わせください。

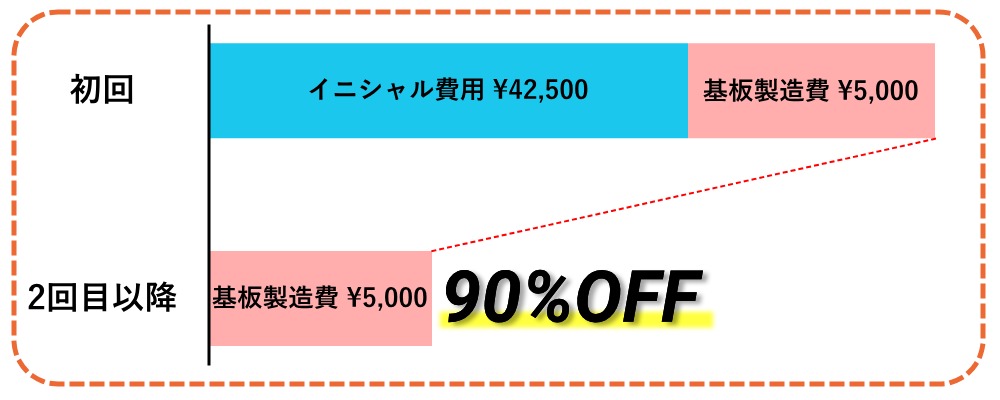

リピートオーダーについて

国内製造では短納期でかつ2回目以降イニシャル費用は不要ですので、基板価格のみでご利用いただけます。
下記例では、2回目の製造以降約90%引きでご利用いただけます。

超特急定額プランについて

きばんタウンでは、国内メーカー製造による特急基板製造の【定額プラン】を実現いたしました。 "適用条件"に合致した場合自動的に算出されます。適用条件を満たさなかった場合、価格は表示されません。

【料金】※送料は無料です。

片面/2層基板 ¥90,000(税込¥99,000)4層基板 ¥128,000(税込¥140,800)

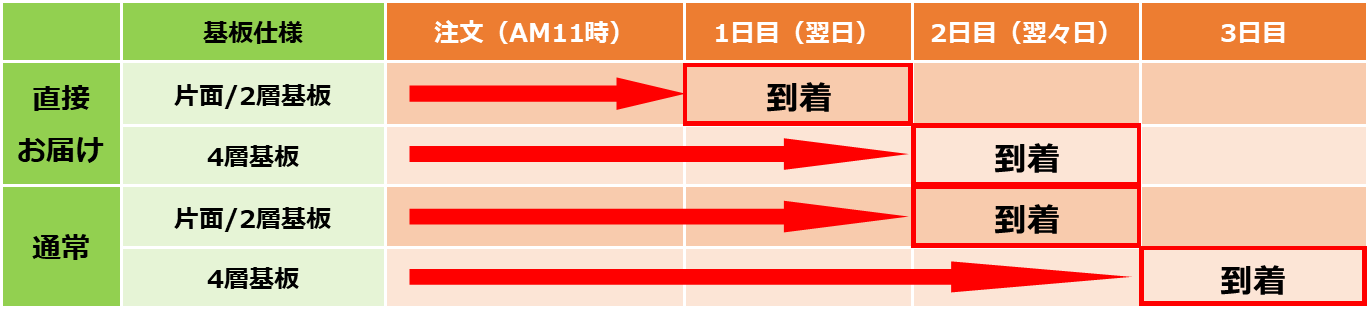

【納品日】

※直接お届け便は都内近郊(東京都、埼玉・千葉・神奈川県の一部地域)に限ります。別途費用¥5000(税抜)が発生いたします。

※北海道、沖縄、離島等一部地域に関しましては翌日お届けが 出来ない場合がございます。 (運送会社の配達所要日数に依存いたします)

【適用条件】

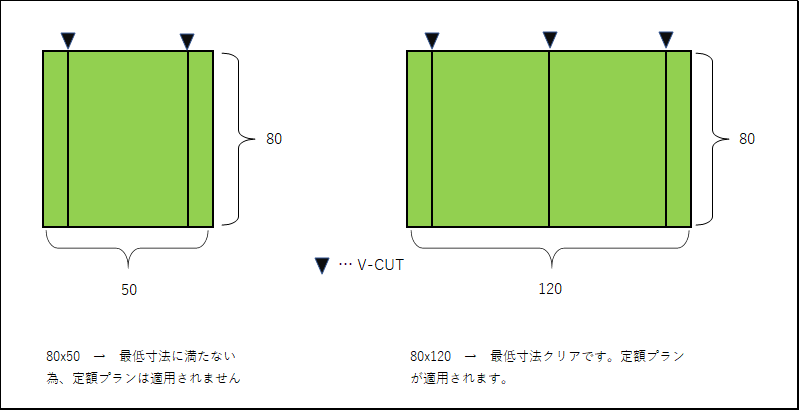

①外形寸法 最小60mm×100mm~250mm×300mmまで
②層数 片面/2層/4層のみ
③表面処理 プリフラックス/共晶半田レベラー/鉛フリー半田レベラー/金フラッシュ ※金フラッシュは+1日となります
④超特急定額プランの場合、3/5/10枚のいずれかが自動表示されます。(それ以外の枚数はお選びいただけません。)

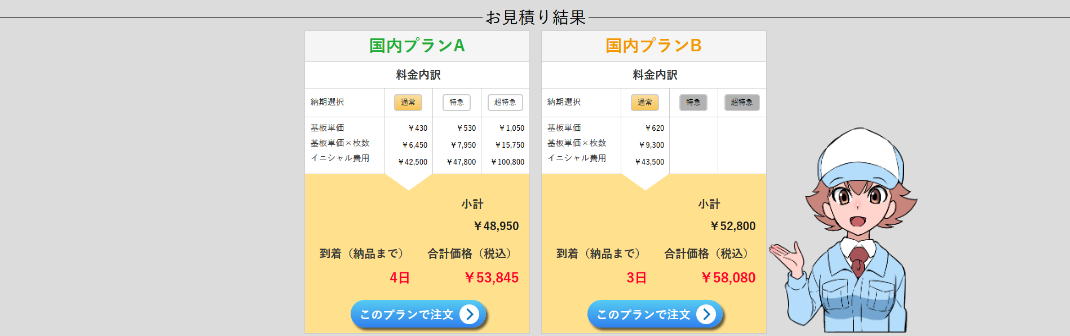

参考例



【面付けサービス】

面付けサービスは無償で実施いたします。メール、問い合わせフォーム、見積依頼備考欄等からご相談ください。
※提供されるガーバーデータによっては対応不可の場合が御座います。

【直接お届け便について】

直接お届け便は、原則都内近郊に限ります。(東京都、埼玉・千葉・神奈川県の一部地域)
ご利用下さるお届け先のご住所によりご希望に添えない場合が御座います。
お申込み後、改めてご連絡させていただきます。
