プリント基板製造【海外製造・格安】

驚きの価格!海外工場格安基板製造!

価格・品質とも厳選した海外メーカーと連携することにより、より低価格での試作基板製造を実現いたしました!
とにかく価格を安くしたいお客様に自信をもってご提案させていただきます。

イニシャル費用はサービス致します。

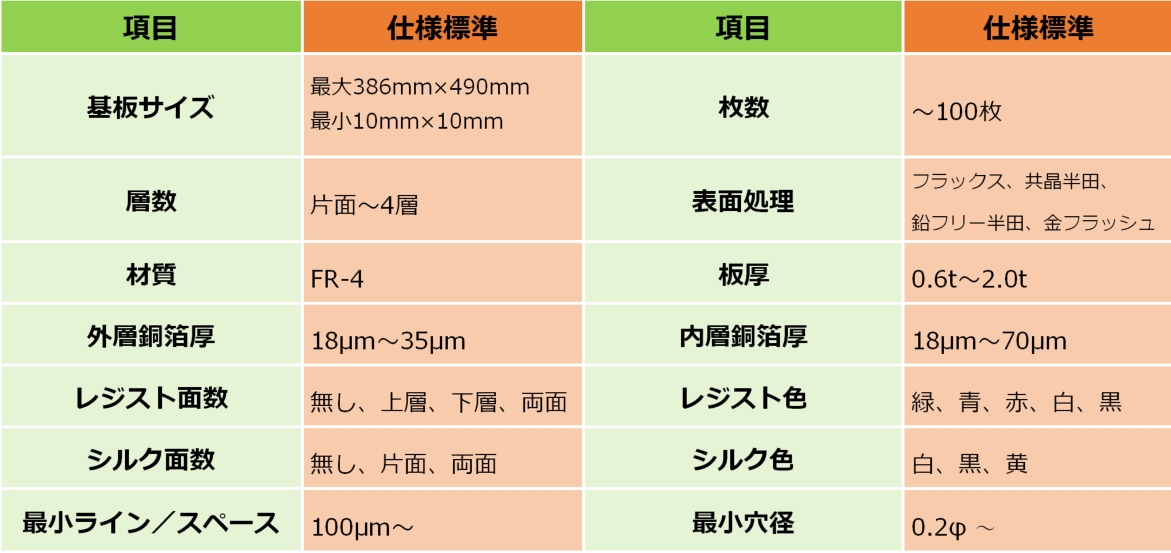

WEBカンタンお見積り仕様標準

仕様 見積対応仕様 説明
最小基板サイズ 10mm×10mm 個片での対応可能な最小外形サイズとなります。これより小さいサイズの場合、面付けにて対応致します。
最大基板サイズ 386mm×480mm 捨て板等を含む最大の外形サイズとなります。最大サイズを超える場合、別途お見積りすることが可能です。
枚数 1~100枚 仕様、ご希望枚数をいただければさらにお見積りすることが可能です。
層数 片面~4層 4層を超える基板については、別途お見積りすることが可能です。
表面処理 フラックス、共晶半田、鉛フリー半田、金フラッシュ その他の表面処理(錫、パラジウム等)をご希望の場合は別途お見積りが可能です。
材質 FR-4 板材をご指定の場合は備考欄にご記入いただくか、別途お問い合わせください。
板厚 0.6t~2.0t その他の板厚をご希望の場合は、別途お見積りすることが可能です。
外層銅箔厚 18μm~35μm 銅素材の厚さとなります。最終的な導体の厚みは、メッキ処理の厚さ(10μm~40μm)が加わります。 その他の厚さをご希望の場合は、別途お見積りすることが可能です。
内層銅箔厚 18μm~70μm 銅素材の厚さとなります。その他の厚さをご希望の場合は、別途お見積りすることが可能です。
レジスト面数 無し、上層、下層、両面 標準仕様では両面に塗布となります。
レジスト色 緑、青、赤、白、黒 その他の色をご希望の場合は、別途お見積りすることが可能です。
シルク面数 無し、片面、両面 手付け実装を行う場合、シルクの印刷は必須とさせていただきます。
シルク色 白、黒、黄色 基本的に孔版で印刷をします。LDIをご希望のお客様は別途ご連絡ください。
最小ライン/
スペース
100μm~ 最小ライン/スペースを下回る場合は備考欄にご記入いただくか、別途お問い合わせください。
最小穴径 0.2μm~ 最小穴径を下回る場合は備考欄にご記入いただくか、別途お問い合わせください。
特殊仕様 インピーダンスコントロール その他の特殊仕様については、別途お見積りすることが可能です。

※ 上記仕様以外をご希望の場合、直接お問い合わせください。

参考価格はこちら

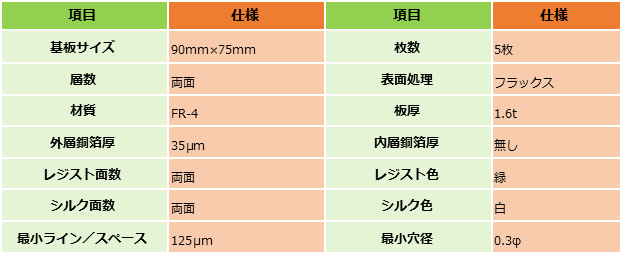

具体例①

◆5枚製造で¥18,590!(税込)

FR-4 2層 外形90mm×75mm
表面フラックス処理
5枚製造で¥18,590!(税込)
10営業日以内にお届け
※基板のフィルム代(初期費用)はいただきません

具体例②

◆4層 5枚製造で¥35,877(税込)

FR-4 4層 外形120mm×60mm
表面フラックス処理
5枚製造で¥35,877(税込)
10営業日以内にお届け
※基板のフィルム代(初期費用)はいただきません

量産(100枚~)でもご相談下さい!工場の選定含め様々なご提案をさせて頂きます。
